Назначение и область применения реле указательных серии РЭО-401
Максимальное токовое
указательное
реле типа
РЭО-401 предназначено от перегрузок и токов короткого замыкания
электродвигателей постоянного тока и асинхронных
электродвигателей постоянного тока и асинхронных электродвигателей с фазным
ротором переменного тока при частоте сети 50 Гц.

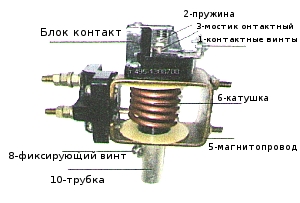

Многополюсное реле РЭО-401 состоящих из нескольких электромагнитных систем реле и одного блок контакта, собранных на общей скобе предназначены для комплексной защиты электродвигателей.
Технические характеристики реле серии РЭО-401
|
Номинальный ток втягивающей катушки, А (П8-100%) |
Номинальный ток втягивающей катушки, А (ПВ-40%) |
Пределы регулировки по току срабатывания (1,3... 4)1м, А |
Диаметр шпильки вывода реле, d,мм |
|
320 |
480 |
420... 1 280 |
М 12 |
|
250 |
375 |
325... 1 000 |
М 12 |
|
160 |
240 |
210... 640 |
М 10 |
|
100 |
150 |
130... 400 |
М8 |
|
63 |
95 |
82 ... 252 |
М8 |
|
40 |
60 |
52 ... 160 |
Мб |
|
25 |
38 |
33... 100 |
Мб |
|
16 |
24 |
21 ... 64 |
Мб |
|
10 |
15 |
13 ...40 |
Мб |
|
6 |
9 |
8... 24 |
Мб |
