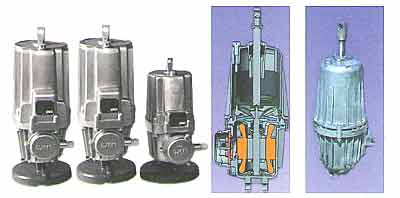

Гидротолкатели серии ТЭ используются в качестве привода колодочных тормозов подъемно-транспортного оборудования, а также некоторых других механизмов и устройств. Аналогами толкателей ТЭ-30СУ являются ТЭГ-16М и ТЭГ-25М. ТЭ-50СУ необходимо использовать в качестве замены для толкателей ТЭ-50М, а также ТЭ-50-2М. В свою очередь, гидротолкатели ТЭ-80СУ взаимозаменяемы с ТЭ-80М и ТЭ-80-2М, а ТЭ-200СУ - с ТЭ-200М.
Устанавливаются изготовляемые нами гидротолкатели на колодочные тормоза серии ТКГ по следующему принципу:
- ТЭ-30СУ соответствует тормозам ТКГ-160, ТКГ-200;
- ТЭ-50СУ — ТКГ-300;
- ТЭ-80СУ - ТКГ-400, ТКГ-500;
- ТЭ-200СУ - ТКГ-600, ТКГ-700, ТКГ-800.
Наши гидротолкатели обладают отличительными преимуществами:
- детали толкателя изготовлены по технологии литья под высоким давлением;
- применяются высококачественные манжеты, кольца уплотнения и подшипники;
- усилен конструктивный узел «шток - манжета», что в несколько раз увеличивает срок службы толкателя и обеспечивает невозможность протекания рабочей жидкости в двигатель;
Гидротолкатели имеют более мощный двигатель
- уменьшенное время подъема штока на тормозе;
- уменьшенная на 25% масса механизма.
Мы не только гарантирует безотказную работу оборудования, но и обеспечиваем послегарантийное обслуживание. Гидротолкатели имеют срок гарантии 12 месяцев.
Технические характеристики гидротолкателей ТЭ
|
Наименование параметра |
Ед.изм. |
Значение параметра |
||
|
ТЭ-ЗОСУ ТЭ-50СУ ТЭ-80СУ |
|
|
|
|
|
Напряжение 3-фазной питающей сети |
В |
380 |
380 |
380 |
|
Частота питающей сети |
Гц |
50/60 |
50/60 |
50/60 |
|
Потребляемая мощность, не более |
Вт |
180 |
180 |
200 |
|
Развиваемое усилие подъема, не менее |
Н |
450 |
620 |
1000 |
|
Среднее усилие подъема на тормозе |
Н |
300 |
500 |
800 |
|
Ход штока |
мм |
32/50 |
60 |
60/65 |
|
Время подъема штока на тормозе, не более |
с |
0.5 |
0.5 |
0.55 |
|
Время обратного хода штока на тормозе, не более |
с |
0.4 |
0.4 |
0.4 |
|
Число включений в час, не более - |
|
2000 |
720 |
720 |
|
Масса рабочей жидкости, не более |
кг |
1.2 |
1.6 |
1.6 |
|
Масса толкателя, не более |
кг |
11 |
12.5 |
15 |
Гидротолкатели ТЭ-30СУ устанавливаются на тормоза колодочные ТКГ-200, гидротолкатели ТЭ-50СУ - на ТКГ-300, гидротолкатели ТЭ-80СУ - на ТКГ-400, ТКГ-500. Гидротолкатели не должны применяться для работы во взрывоопасной среде, а также в среде, содержащей едкие пары и газы, разрушающие металлы, изоляцию и резину. По особому заказу завод может изготовить гидротолкатели в тропическом исполнении (маркировка Т2) для применения в широтах с тропическим климатом.
