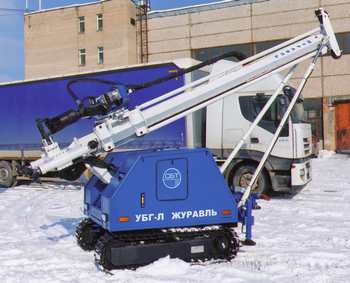

Буровая установка УБГ-Л-13211 Журавль

Буровая установка УБГ-Л-13211 «Журавль» предназначена для бурения скважин в породах 1 – 12 категории по буримости, в частности, для: бурения скважин на воду,  производства инженерных изысканий и других работ в стесненных условиях закрытых корпусов различных зданий и на открытых площадках в условиях макроклиматического района.

• редуктор планетарный для вращателя - 1 шт.
• гидрораспределительная аппаратура - 1 компл.
• РВД, фильтры, манометры - 1 компл.
• теплообменник - 1 шт.
• борт гусеничный - 2 шт.
• дизельный двигатель - 1 шт.
• насос буровой - 1 шт.
• гидроцилиндры (шток, труба, уплотнения) - 9 шт.


Наименование параметров	Величина
Эксплуатационные
Диаметр бурения, мм   - при бурении с промывкой   - при бурении шнеками	400…151 370…151
Условная глубина бурения, м   - при бурении с промывкой скважин диаметром 151 мм - при бурении с промывкой скважин диаметром 93 мм - при бурении шнеками скважин диаметром 151 мм	150 300 50
Габаритные размеры, мм:   - в рабочем положении   - в транспортном положении	3330 х 1500 х 9180 5550 х 1500 х 2590
Количество аутригеров	4
Модель гусеничного шасси	Т-9950А
Масса установки полная, кг, не более	3400
Вращатель
Тип	подвижный с приводом от двух гидромоторов
Крутящий момент силы, Нм (давление жидкости, кгс/см2)	4000-7400*
Частота вращения шпинделя, об/мин:   - I диапазон   - II диапазон	0…90* 0…180*
Ход смещения вращателя, мм	450
Механизм подачи
Тип	прямого действия с приводом от гидроцилиндра
Усилие подачи, кН.:   - вверх   - вниз	50 35
Ход подачи, мм, не менее:	3400*
Скорость подачи, м/сек, не менее:   - рабочий режим   - ускоренный режим	0,1…0,3 0,4…1,2
Мачта
Тип	моноблочная
Угол наклона мачты, град	5…100
Силовой агрегат
Привод	дизельный двигатель «KUBOTA» модели V-3800DI-T
Мощность привода, кВт:   - номинальная   - максимальная	51 70
Тип гидронасосов	шестеренные фирмы « Parker»
Емкость гидробака, л	60
Шасси
Тип	гусеничное с гидроприводом
Тип гусеницы	металлическая
Ширина гусеницы, мм	300
Скорость передвижения, км/ч	1,7
Насос буровой
Тип	трехплунжерный с приводом от гидромотра
Производительность, максимальная, л/мин	160
Номинальное рабочее давление, Bar	25
Лебедка
Тип	с приводом от гидромотора
Грузоподъемность, максимальная, кН	10
Канатоемкость, м	60
Диаметр каната, мм	8

 * В зависимости от модификации
