Основные составные части косилки навесной КС-ф-2 (рис 1)
- рама с приводом (1);
- режущий аппарат (8);
- механизм подъема (11);
- тяговая штанга (7);
- шатун (5);
- карданная передача (3)

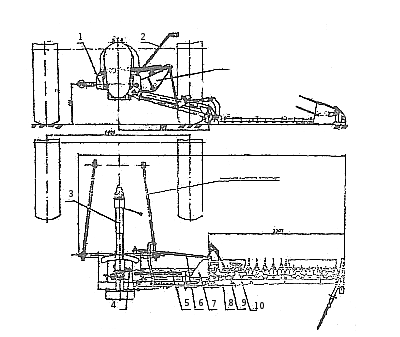

Рис.1. Общий вид косилки
1-рама с приводом, 3 -карданная
передача, 4-палец шатуна, 5-шатун, 6 - шпренгель, 7-тяговая штанга,
8-режущий аппарат, 9-щиток, 10-кронштейн световозвращателей, 11 - механизм
подъема, 12 - транспортный прут.
Карданная передача навесной косилки КС-ф-2
Карданная передача навесной косилки КС-ф-2 (рис. 3) служит для передачи крутящегося момента от вала отбора мощности трактора к валу приема мощности косилки. Карданная передача представляет собой шарниры, соединенные между собой телескопическими валами. Валы защищены ограждениями, установленными на подшипниках. От вращения ограждения крепятся цепями к раме косилки и к трактору.
