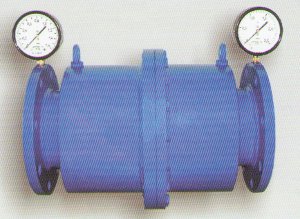

Регулятор давления воды РДВ-1 с гидравлическим управлением
Регулятор давления воды РДВ-1 с гидравлическим управлением управляется непосредственно энергией среды и предназначен для поддержания заданного давления воды на выходе при изменении давления на входе и переменном расходе через регулятор.
Регулятор давления состоит из корпуса с входной и выходной полостями, камеры управления, основного и «пилотного» клапана (управляющего устройства). Корпус клапана изготавливается из стали или высокопрочного чугуна, устойчивого к большим механическим и гидравлическим нагрузкам, седло клапана и посадочные места изготавливаются из нержавеющей стали, «пилотный» клапан имеет латунную конструкцию.
Основное отличие от обычных регуляторов давления прямого действия, это наличие в составе конструкции встроенного «пилотного» клапана, который «следит» за давлением жидкости на выходе регулятора и управляет давлением (количеством жидкости) в камере управления. Давление на выходе регулятора регулируется за счет изменения проходного сечения между седлом и основным клапаном, а положение основного клапана в свою очередь диктуется количеством жидкости в камере управления.
Замена подпружиненного чувствительного элемента на камеру управления с «пилотным» клапаном дает возможность наиболее точно и стабильно поддерживать выходное давление при изменении в широких диапазонах входного давления и расхода. Возможность регулировки при расходах, близких к нулю, полностью устраняет потребность в специальном устройстве для низкого расхода. Вместе с тем обеспечивается очень низкая потеря давления при полностью открытом клапане. При необходимости регулятор может использоваться в качестве запорного элемента для быстрого и надежного перекрытия трубопровода.
Технические данные
|
Условное давление на входе по ГОСТ 356-80, МПа |
1,6 |
|
Рабочее давление воды на входе регулятора, МПа |
0,2 ... 1,6 |
|
Диапазон настройки давления на выходе, МПа |
0,1 … 1,0 |
|
Точность поддержания давления, % |
5 |
|
Номинальный расход, м3/ч |
16 ... 900 |
|
Масса и габариты | ||||
 |
Dy, мм |
L, мм |
Н, мм |
Масса, кг |
|
50 |
210 |
80 |
12 | |
|
100 |
360 |
110 |
40 | |
|
150 |
480 |
170 |
90 | |
|
200 |
550 |
220 |
160 | |
|
250 |
610 |
250 |
220 | |
|
300 |
750 |
300 |
400 | |
