Автоматический узел управления АУУ

Автоматизированный узел управления системы отопления является разновидностью индивидуального теплового пункта и предназначен для управления параметрами теплоносителя в системе отопления в зависимости от температуры наружного воздуха и условий эксплуатации зданий.

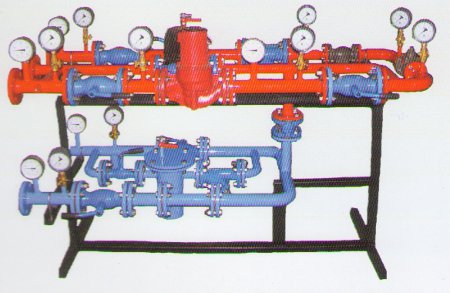

Узел состоит из корректирующего насоса, электронного регулятора температуры, поддерживающего заданный температурный график и регуляторов перепада давления и расхода. А конструктивно — это смонтированные на металлической опорной раме трубопроводные блоки, включающие насос, регулирующую арматуру, элементы электроприводов и автоматики, контрольно-измерительные приборы, фильтры, грязевики.

В автоматизированном узле управления установлены регулирующие элементы фирмы «Danfoss», насос - фирмы "Grundfoss". Комплектация узлов управления производится с учетом рекомендаций специалистов фирмы «Danfoss», которые оказывают консультационные услуги при разработке данных узлов.

Узел работает следующим образом. При наступлении условий, когда температура в тепловой сети превышает требуемую, электронный регулятор включает насос, а тот добавляет в систему отопления столько охлажденного теплоносителя из обратного трубопровода, сколько необходимо для поддержания заданной температуры. Гидравлический регулятор в свою очередь прикрывается, уменьшая подачу сетевой воды.

Режим работы автоматизированного узла управления в зимнее время круглосуточный, температура поддерживается в соответствии с температурным графиком с коррекцией по температуре обратной воды.

По желанию заказчика может быть предусмотрен режим снижения температуры в отапливаемых помещениях в ночное время, в выходные и праздничные дни, что дает значительную экономию.

Снижение температуры воздуха в жилых зданиях в ночное время на 2-3 °С не ухудшает санитарно-гигиенические условия и в то же время дает экономию в размере 4-5%. В производственных и административно-общественных зданиях экономия теплоты за счет снижения температуры в нерабочее время достигается в еще большей степени. Температура в нерабочее время может поддерживаться на уровне 10-12 °С. Общая экономия тепла при автоматическом регулировании может составить до 25% годового расхода. В летний период автоматизированный узел не работает.

Энергосбережение особенно актуально, т.к. именно при внедрении энергоэффективных мероприятий у потребителя достигается максимальная экономия.

Номенклатурный ряд узлов управления системой отопления

№№	Q, Гкал/ч	dтруб., мм
1	0,15	50
2	0,30	50
3	0,45	65
4	0,60	80
5	0,75	80
6	0,90	80
7	1,05	80
8	1,20	100
9	1,35	100
10	1,50	100
