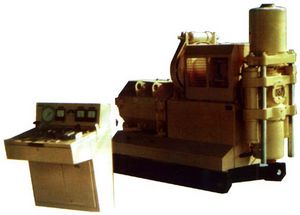

Буровой станок модели СКБ-71
Буровой станок СКБ-71 для бурения вертикальных и наклонных геологоразведочных скважин на твердые полезные ископаемые до 2000 м. Как и станок СКБ5, имеет моноблочную компоновку, а также групповой привод механизмов вращателя и лебедки. Оснащение станка СКБ-71 плавно регулируемым реверсивным электроприводом обеспечивает безступенчатое изменение частоты вращения шпинделя вращателя и скорости намотки каната на барабан лебедки. Простота кинематических связей, которая была достигнута путем исключения сцепления коробки перемены передач и механического тормоза, позволяет повысить КПД станка и надежность механических узлов.Широкий диапазон частоты вращения шпинделя, плавно регулируемый привод, исключающий динамические удары в трансмиссии при пуске, позволяют применять станок СКБ-71 для бурения геологоразведочных скважин в породах любой категории буримости.
Технические характеристики
| Глубина скважины при алмазном бурении, м | 2000 |
| Конечный диаметр бурения, мм | 59 |
| Угол наклона вращателя, град | 90-75 |
| Частота вращения шпинделя, 18с(об/мин) | 0-25(0-1500) |
| Тип подачи шпинделя | гидравлический с автоматическим перехватом |
| Скорость подачи шпинделя при перехвате м/с(м/мин) | |
| -вверх | 0,013(08) |
| -вниз | 0,016(1,0) |
| Скорость подъема шпинделя при перехвате, м/с(м/мин) | 0,062(3,7) |
| Усилия на крюке талевого блока, кН (тс) | |
| номинальное | 122,5(12,5) |
| максимальное | 196 (20) |
| Скорость навивки каната на барабан лебедки на втором слое, м/с | 0,4-7,8 |
| Мощность привода станка, кВт | 70 |
| Габаритные размеры, мм | 2890х1114х2142 |
| Масса, кг | 6000 |
